Régime transitoire précédant l'établissement d'un régime forcé

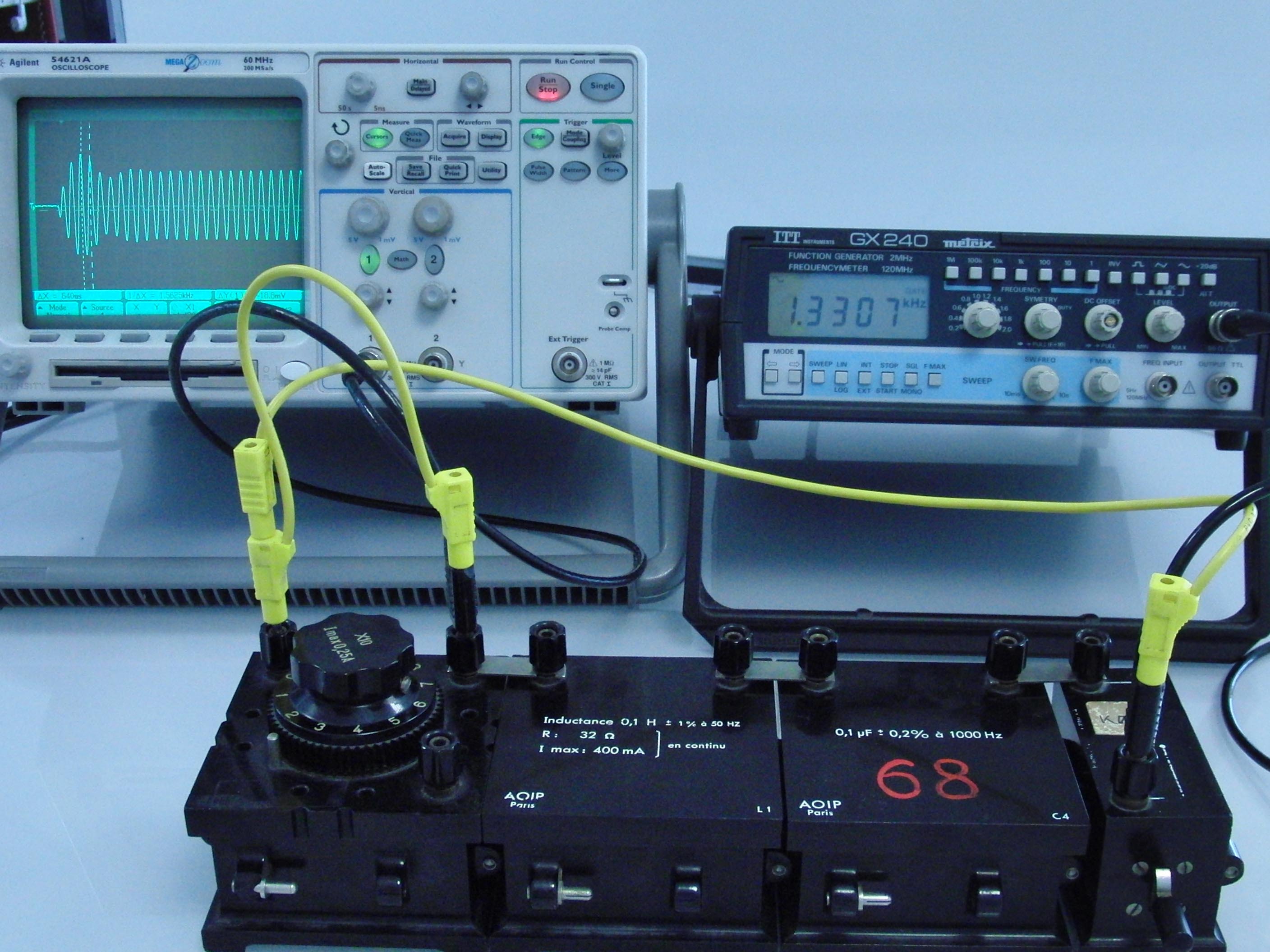

Prendre L = 0.1 H ; C= 100 nF ; R = boîtes AOIP x 10 x 100 Ohm . Placer un interrupteur dans le circuit RLC série.
En utilisant l'oscilloscope numérique on peut observer l'établissement des oscillations forcées pour f<f0/10, f proche de f0 (+ ou - 20%), f > f0*10 lorsque l'on ferme le circuit.
Le réglage de la synchronisation de l'oscilloscope est important. Il faut d'abord synchroniser en mode normal sur le signal en régime forcé avec un seuil de déclenchement proche de 0 et décaler le déclenchement (début du balayage) à gauche de l'écran. Se placer ensuite en mode " single ". Fermer l'interrupteur. Ajuster la base de temps si nécessaire

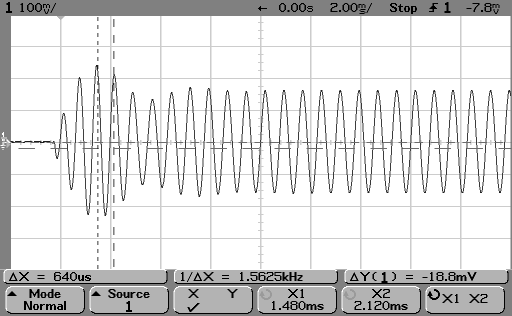

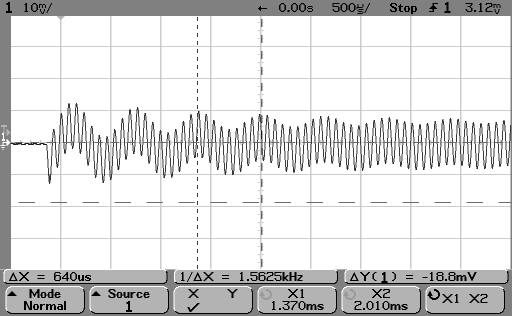

Exemples:
