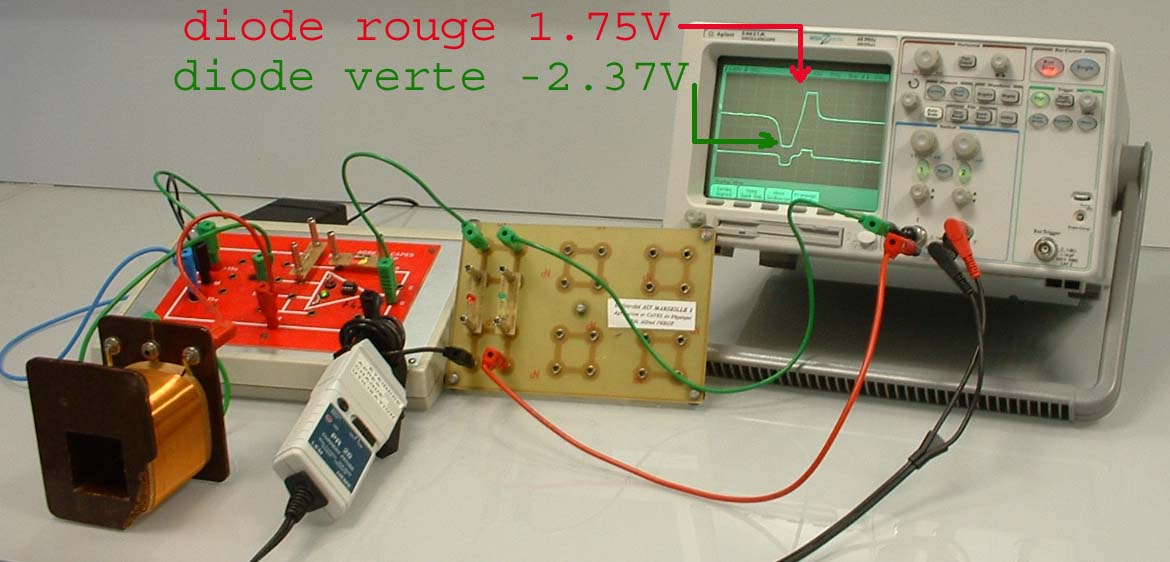

Manip pour le montage 18 ...induction...

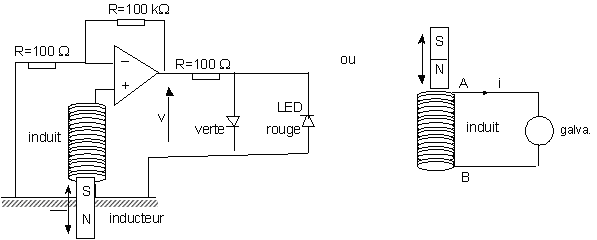

adaptation du montage de la figure I14 du dico Elec et applicationsTome IV p274
la résistance de 100ohm peut être supprimée (pourquoi ?)

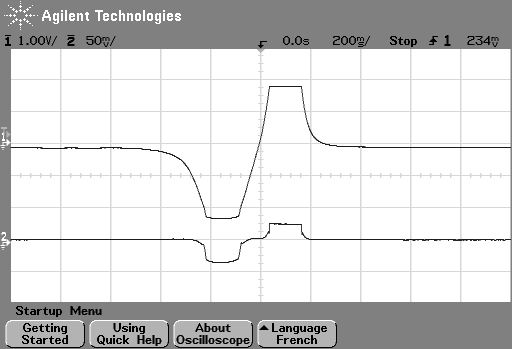

la copie de l'écran donne
voie1 = tension
voie2 = image courant (1V=1A) (max : 26 et 35mA)
chaque diode voit en tension inverse la tension directe de l'autre diode,
il n'y a pas de danger pour les diodes en tension inverse.
le courant est limité par l'ampli op qui ne peut débiter que 30 à 40mA.
