Dans le montage RLC série, avec un AOp suiveur, on peut obtenir de jolies courbes pour la tension aux bornes de la résistance comme sur la figure 1 ,

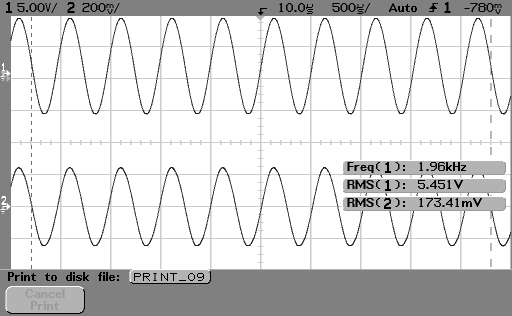

Fig1 : ve = tension délivrée par le générateur = voie 1 et Ri voie 2

Les signaux ont l’air convenables mais la figure 2 suivante montre que vs (sortie de l’Aop) n’est pas sinusoïdale, -à cause de la saturation en courant- et une augmentation de ve n’augmente pas i.

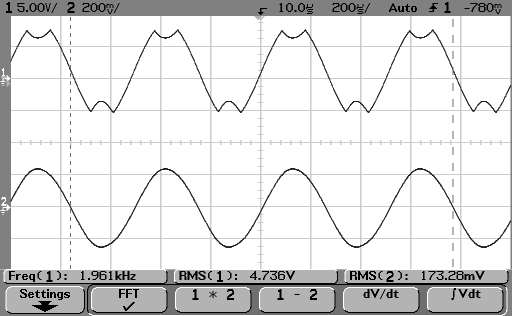

 Fig 2 vs = tension en sortie de l'AOp suiveur = voie 1 et Ri voie 2

On peut voir que le signal vs possède des harmoniques avec un niveau non négligeable,

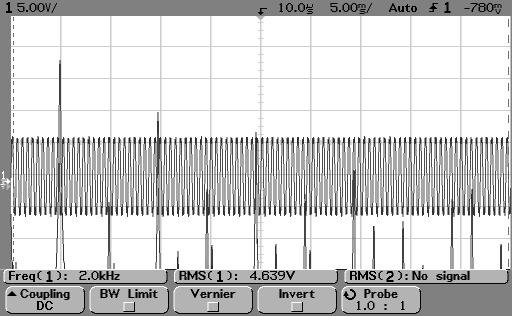

fig 3 : spectre de vs

alors que i est plus proche du sinus

fig4 : spectre de ri

 Conclusion :

Il faut impérativement vérifier que le signal en sortie de l'A Op est sinusoïdal, sans saturation en tension ou en courant.

Modélisation avec Maple, fichier mws, fichier pdf

Modélisation avec Synchronie, fichier SN2 avec les FFT de ve, vs et vr (influence de Q)
